地下电缆综合探测仪（电力） 型号：ZH5110

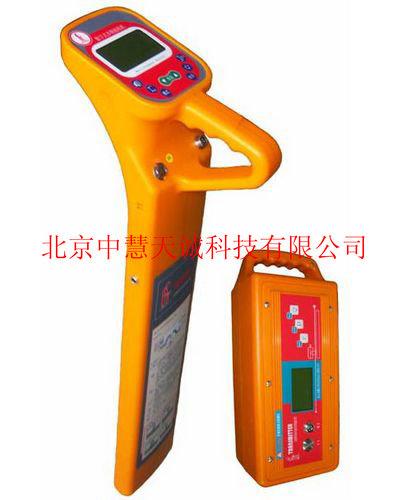

产品简介     地下电缆探测仪是专门为电缆维护、电缆施工者而研制的的电缆探测*工具，具备地下电缆探测中的四大功能，极大的满足项电缆探测的面技术水准的需求：运行电缆的路径查找及寻踪、运行电缆的识别判断、施工过程中的地下电缆普查、地埋电缆接地故障的查找、多种方法电缆深度的准确判读。地下电缆探测仪是研发生产的系列地下电缆探测仪中型的地下电缆探测仪，主要解决了生产、供电、施工日益增多的地下电缆的路径查找、电缆埋深探测、电缆对地故障的检测、电缆搬移施工过程中产生的电缆识别等综合问题。     用的理论方法、特的数字信号处理技术研制出新一代数字型地下电缆探测仪。它的研制成功极大地*我国在电力电缆探测仪方面的，地下电缆探测仪的产生使我国的电缆探测技术达到了一个。 仪器特点： 1、数字机型，，国内有。 2、一机多用的功能能够为你节省许多资金。 3、电缆寻径、电缆识别、测电缆接地故障等多项功能。 4、简单的操作方法，中文菜单培训就可掌握。 5、本套仪器解决了运行电缆的路径寻测这一过去根本法解决的难题。 6、配置镍氢充电电池及充电电池，测试中市电就可完成测试。 运行电缆路径的查找：     使用可以轻松解决带电电缆路径查找、电缆埋深测量的问题。其过程是：将发射耦合钳夹住待测运行电缆，发射机通过耦合钳在目标电缆上产生耦合信号。沿电缆路径即可接收到发射机施加的信号。     仪器接收机单使用还能探测运行电缆的50Hz频率信号，这种工作方式对于区分带电电缆及不带电电缆是是的，以及施工前探测电力电缆，在这种方式中，要使用发射器。 地下电缆的盲测：     在某些情况下如：电缆施工、电缆搬移，操作者不可能接近电缆来进行直接连接或使用耦合夹钳，此时可使用发射机内置的感应天线来发射输出信号，将信号感应到被测地下电缆上来进行定位探测。 运行电缆的识别：    将发射机通过发射耦合钳卡在电缆上，在另一端电缆的暴露处用接收耦合钳连接接收机并卡在被测电缆上。此时根据信号大小就可判断哪一根为加信号电缆。（此方法需多配一把接收钳）。接收机与接收钳及发射机联合使用时，可以用于电缆带电状态判别。 直埋电缆故障的查找：     本仪器可应用跨步电压法判断直埋电缆的对地缘电阻小于2MΩ以下的电缆故障；也可用信号强弱法判断电缆开路短路故障以及电缆相间短路故障。地下电缆探测仪改变了的电缆故障定位概念，高压试验装置，使用交流电源，分析波形，接线简单明了，使用一看即会。 地下电缆探测仪图片 技术性能 1. 接收机 ●主动频率：低频、中频、高频、射频；深度及带左/右方向指示； ●被动式频率：50～60Hz； ●深度范围：0～6M； ●声音指示：随信号强度变化的调频音调； ●信号强度指示：液晶显示，声音提示； ●信号强度表示: 条形图、数字量程0-999 ●增益动态范围：100db ●液晶显示：背光照明,数字信号和电量显示,运行频率、深度、音量、左/右方向显示； ●电池型号及工作时间：6节5号充电电池，连续工作8个小时； ●电池状态：连续显示； ●体积：70×20×11 CM3 ●重量：2kg 2. 发射机 ●输出频率：低频、中频、高频、射频； ●输出模式：直连、感应、耦合； ●输出功率：随匹配负荷0.6～6瓦自动调节，电阻为5－3000 欧姆； ●液晶显示：自动背光照明，显示输出能量、运行模式、自检状态、负荷电阻、电压等； ●电池型号及寿命：8节1号充电电池，连续工作4-8小时；（视所选频率及功率档位）； ●过热过流：自动保护 ●电池状态：图形显示； ●充电器：220伏，50-60HZ；可配车载12伏单充电装置； ●体积：16×16×39 CM3 ●重量：3.6kg;
