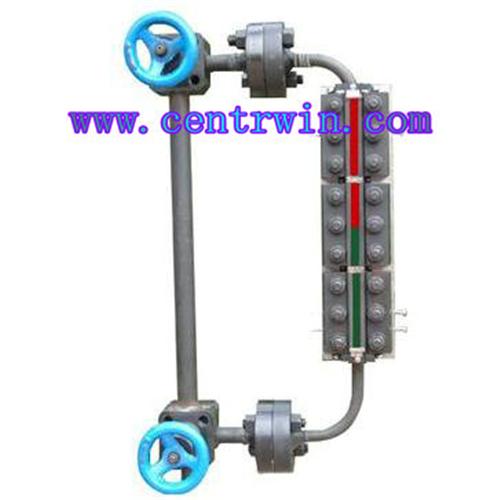

云母双色水位计 型号：ZH8610
产品简介: 云母系列双色水位计是设计特，通过汽、水阀门与汽包汽侧、水侧相联接，形成连通体，利用连通器原理使水位计内显示的水位与锅炉汽包内的实际水位相*。水位计的观察孔在表体中心的直线上，由光源发出的光通过红、绿玻璃片，分别滤成红、绿光，分别射向表体的观测窗，在表体的汽相部分，红光射向正前方，而绿光斜射到壁上被吸收；与此同时在液相部分，由于水的折射使得绿光射向正前方，红光斜射到壁上被吸收。因此在正前方观察将获得汽红、水绿；汽满红、水满绿的显示效果。本系列水位计主要由表体、阀门、光源总成(光源箱、观察罩)定时电源变压器组成。表体及光源总成。 技术参数 公称压力：10MPa 工作压力：≤6.4MPa 密封组件规格：138×30、124×30 与锅炉管接口形式：法兰连接/焊接φ28×4mm
